1. Giới thiệu thiết bị

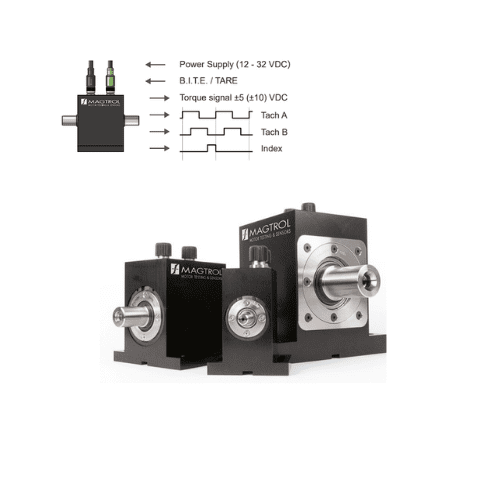

Magtrol TS 100 Series là dòng cảm biến mô-men xoắn (Torque Sensor) chất lượng cao, được thiết kế để đo mô-men xoắn động và tĩnh trực tiếp trên trục quay. Dòng sản phẩm này đáp ứng tốt các yêu cầu đo lường chính xác trong phòng thí nghiệm, dây chuyền sản xuất và hệ thống thử nghiệm động cơ.
Tiêu biểu trong dòng TS 100 Series là model TS 199, nổi bật với:
Độ chính xác cao
Khả năng tích hợp linh hoạt
Hỗ trợ đồng thời tín hiệu analog và USB
Tương thích với hệ sinh thái thiết bị và phần mềm Magtrol
TS 100 Series cho phép đo mô-men một cách ổn định, tin cậy và lặp lại cao, đáp ứng các tiêu chuẩn khắt khe trong kiểm tra và đánh giá hiệu suất hệ truyền động.
2. Thông số kỹ thuật
| Hạng mục | Thông số kỹ thuật |
|---|---|
| Dòng sản phẩm | TS 100 Series |
| Model tiêu biểu | TS 199 |
| Loại cảm biến | Cảm biến mô-men xoắn (Torque Sensor) |
| Đại lượng đo | Mô-men xoắn động và tĩnh |
| Độ chính xác | Cao, phù hợp ứng dụng đo kiểm chính xác |
| Ngõ ra tín hiệu | Analog và USB (sử dụng đồng thời) |
| Nguồn cấp | 12 – 32 VDC |
| Khả năng quá tải | Thiết kế chịu quá tải an toàn |
| Tốc độ làm việc | Phù hợp đo mô-men ở tốc độ thấp đến cao |
| Kiểu lắp đặt | Supported (khuyến nghị) / Suspended (tốc độ thấp) |
| Khả năng tích hợp | PLC, DAQ, Dynamometer, máy tính |
| Phần mềm tương thích | Torque 10, M-TEST 7 |
| Môi trường làm việc | Phòng thí nghiệm & công nghiệp |
Lưu ý: Thông số chi tiết (dải mô-men, tốc độ tối đa, moment quán tính…) thay đổi theo từng cấu hình cụ thể của TS 100 Series.
3. Ứng dụng công nghiệp
Magtrol TS 100 Series được ứng dụng rộng rãi trong nhiều lĩnh vực:
Thử nghiệm động cơ điện (AC, DC, Servo)
Đánh giá hiệu suất hộp số và hệ truyền động
Phòng R&D trong cơ điện tử và tự động hóa
Hệ thống kiểm tra mô-men trên dây chuyền sản xuất
Thử nghiệm tải, công suất và hiệu suất cơ học
Hệ thống dynamometer trong công nghiệp và giáo dục
Nhờ khả năng đo chính xác và truyền dữ liệu ổn định, TS 100 Series đặc biệt phù hợp cho các ứng dụng yêu cầu điều khiển vòng kín và thu thập dữ liệu thời gian thực.
4. Kết luận
Magtrol TS 100 Series – đặc biệt là model TS 199 – là giải pháp cảm biến mô-men xoắn đáng tin cậy, chính xác và linh hoạt cho cả môi trường phòng thí nghiệm và công nghiệp. Với khả năng tích hợp dễ dàng, hỗ trợ nhiều cấu hình kết nối và độ bền cao, thiết bị đáp ứng tốt các yêu cầu đo lường khắt khe trong các hệ thống thử nghiệm hiện đại.
Đừng bỏ lỡ:
Click để tham khảo thêm một số thiết bị khác. Theo dõi chúng tôi để cập nhật các mẫu thiết bị
LIST CODE
| MODEL | NOMINAL RATED TORQUE (RT) (N·m) | SHAFT DIAMETER (mm) | ACCURACY CLASS (%) | MAX SPEED (rpm) | ENCODER RESOLUTION (ppr)a) | TORSIONAL STIFFNESSc) (N·m/rad) | MOMENT OF INERTIA (kg·m2) | ANGULAR DEFORMATION (Degree) | DOWNLOADS |
|---|---|---|---|---|---|---|---|---|---|
| TS 199 | 0.02 | 3 | 0.1 | 150 | 5 000 | 3.5 | 1.79 x 10-6 | 0.32 | pdf | step |
| TS 100 | 0.05 | 6 | 0.05 | 15 000 | 360b) | 24 | 1.96 x 10-6 | 0.15 | pdf | step |
| TS 101 | 0.1 | 6 | 0.05 | 15 000 | 360b) | 24 | 1.96 x 10-6 | 0.31 | pdf | step |
| TS 102 | 0.2 | 6 | 0.05 | 15 000 | 360b) | 58 | 1.97 x 10-6 | 0.23 | pdf | step |
| TS 103 | 0.5 | 6 | 0.05 | 15 000 | 360b) | 160 | 1.97 x 10-6 | 0.18 | pdf | step |
| TS 104 | 1 | 8 | 0.05 | 15 000 | 360b) | 330 | 2.19 x 10-6 | 0.17 | pdf | step |
| TS 105 | 2 | 8 | 0.05 | 15 000 | 360b) | 330 | 2.19 x 10-6 | 0.34 | pdf | step |
| TS 106 | 5 | 8 | 0.05 | 15 000 | 360b) | 665 | 2.23 x 10-6 | 0.42 | pdf | step |
| TS 107d) | 10 | 9 | 0.05 | 15 000 | 360b) | 1 020 | 2.34 x 10-6 | 0.46 | pdf | step |
| TS 108d) | 10 | 18 | 0.075 | 8 000 | 400b) | 1 800 | 3.14 x 10-5 | 0.32 | pdf | step |
| TS 109 | 20 | 18 | 0.075 | 8 000 | 400b) | 3 600 | 3.14 x 10-5 | 0.32 | pdf | step |
| TS 110 | 50 | 18 | 0.075 | 8 000 | 400b) | 7 400 | 3.38 x 10-5 | 0.39 | pdf | step |
| TS 111 | 100 | 19 | 0.075 | 8 000 | 400b) | 9 600 | 3.54 x 10-5 | 0.60 | pdf | step |
| TS 112 | 200 | 30 | 0.075 | 6 000 | 720 | 38 700 | 4.67 x 10-4 | 0.30 | pdf | step |
| TS 113 | 500 | 30 | 0.075 | 6 000 | 720 | 62 800 | 4.81 x 10-4 | 0.46 | pdf | step |
