102M295 PCB Piezotronics VietNam
1. Vấn đề – Đo áp suất trong môi trường Cryogenic
Trong các ứng dụng hàng không vũ trụ, động cơ phản lực, hệ thống nhiên liệu và nghiên cứu Cryogenic, việc đo áp suất trong điều kiện nhiệt độ cực thấp là một thách thức lớn. Cảm biến áp suất thông thường có thể bị ảnh hưởng bởi nhiệt độ, gây sai lệch tín hiệu hoặc giảm độ tin cậy trong quá trình thử nghiệm.
Đặc biệt, với các phép đo áp suất động có tốc độ biến thiên nhanh, cảm biến cần đồng thời đáp ứng dải nhiệt độ rộng, tần số đáp ứng cao và khả năng duy trì tín hiệu ổn định.
2. Giới thiệu PCB 102M295

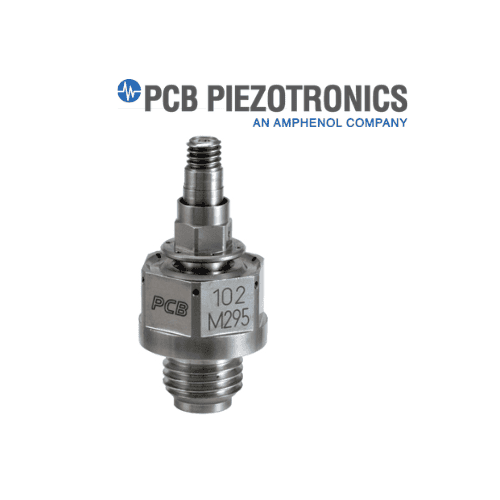

PCB Piezotronics 102M295 là cảm biến Cryogenic ICP® Pressure Sensor, được phát triển cho các phép đo áp suất trong môi trường nhiệt độ cực thấp.
Thiết bị sử dụng phần tử cảm biến Quartz, kết hợp kết cấu stainless steel và sealing Welded Hermetic, mang lại khả năng hoạt động ổn định trong các điều kiện thử nghiệm khắc nghiệt.
Với dải đo lên đến 3.500 psi, khả năng chịu nhiệt từ -240 đến +100°C và tần số cộng hưởng ≥250 kHz, model 102M295 phù hợp cho các phép đo áp suất động yêu cầu tốc độ đáp ứng cao.
3. Thông số kỹ thuật
| Thông số | Giá trị |
|---|---|
| Model | 102M295 |
| Loại cảm biến | Cryogenic ICP® Pressure Sensor |
| Dải đo | 3.500 psi / 24.133 kPa |
| Áp suất tối đa | 10.000 psi / 68.950 kPa |
| Độ nhạy | 1,5 mV/psi ±15% |
| Độ phân giải | 0,02 psi |
| Tần số cộng hưởng | ≥250 kHz |
| Rise Time | ≤2,0 µs |
| Low Frequency Response | 0,5 Hz (-5%) |
| Độ phi tuyến | ≤1,0% FS |
| Nhiệt độ hoạt động | -240 đến +100°C |
| Phần tử cảm biến | Quartz |
| Vật liệu diaphragm | Stainless Steel 316L |
| Vật liệu housing | Stainless Steel 304L/316L |
| Sealing | Welded Hermetic |
| Điện áp kích thích | 15–30 VDC |
| Dòng ICP | 2–20 mA |
| Kết nối điện | 10-32 Coaxial Jack |
| Ren lắp đặt | 7/16-20 UNF |
| Khối lượng | 26 g |
4. Ứng dụng
Nhờ thiết kế chuyên dụng cho môi trường nhiệt độ cực thấp và khả năng đáp ứng nhanh, PCB 102M295 có thể được sử dụng trong:
- Cryogenic testing và nghiên cứu nhiệt độ thấp.
- Thử nghiệm động cơ hàng không và động cơ phản lực.
- Hệ thống propulsion và combustion testing.
- Đo áp suất trong hệ thống sử dụng nhiên liệu hoặc môi chất Cryogenic.
- Aerospace & Defense testing.
- Phòng thí nghiệm R&D và Test & Measurement.
- Các ứng dụng đo áp suất động có tốc độ biến thiên nhanh.
