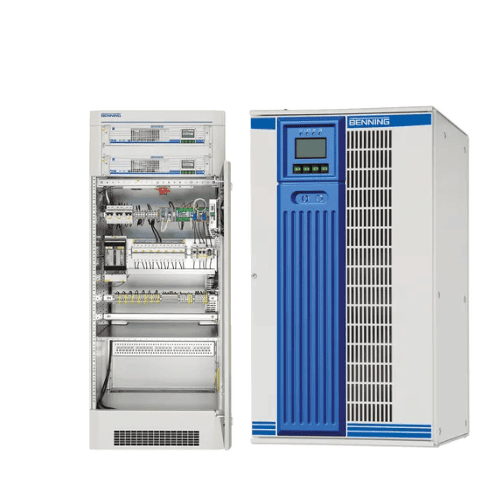

Modular Rectifier Systems ADC BENNING

BENNING ADC Modular là hệ thống chỉnh lưu DC mô-đun (Modular Rectifier System) được thiết kế cho các ứng dụng công nghiệp và viễn thông, nơi nguồn DC cần được duy trì ổn định ngay cả khi xảy ra mất điện lưới hoặc nhiễu nguồn.

Thiết bị sử dụng công nghệ Switched-Mode Rectifier, thiết kế dạng mô-đun nhỏ gọn và có khả năng mở rộng công suất. ADC Modular hỗ trợ nhiều mức điện áp DC phổ biến từ 12 V đến 220 V, đồng thời có thể vận hành có hoặc không có ắc quy.

Một ưu điểm quan trọng của hệ thống là khả năng cấu hình N+1 redundancy, giúp nâng cao độ sẵn sàng của nguồn DC và giảm nguy cơ gián đoạn khi một module gặp sự cố. Hệ thống cũng tích hợp các chức năng giám sát, cảnh báo và kiểm tra ắc quy.

2. Thông số kỹ thuật

Thông số	Giá trị
Model	ADC Modular
Loại thiết bị	Modular Rectifier System
Công nghệ	Switched-Mode Rectifier
Công suất đầu ra	300 – 2.400 W
Điện áp đầu vào	93 – 264 VAC, không giảm công suất
Tần số	47 – 63 Hz
Điện áp đầu ra	12 / 24 / 48 / 60 / 108–110 / 216–220 VDC
Power Factor	0,98
Độ ổn định điện áp	±1% (điển hình ±0,5%)
Hiệu suất	>90% (điển hình)
Kiểu thiết kế	Module 19 inch
Điều khiển	Digital Controller
Cấu hình dự phòng	N+1
Ắc quy tương thích	Lead-acid và NiCd
Chức năng sạc	Temperature-compensated charging
Kiểm tra ắc quy	Battery availability / battery circuit test
Cách ly	Galvanically isolated
Độ gợn đầu ra	<1%
THD	Thấp

BENNING công bố ADC Modular có dải công suất 300–2.400 W, đầu vào 93–264 V, nhiều mức điện áp DC và khả năng hoạt động với hoặc không có battery.

3. Ứng dụng

BENNING ADC Modular phù hợp với những hệ thống yêu cầu nguồn DC liên tục, ổn định và có khả năng dự phòng, tiêu biểu như:

Nhà máy điện và trạm biến áp – cấp nguồn cho hệ thống điều khiển, bảo vệ và giám sát.
Công nghiệp & tự động hóa – cung cấp nguồn DC cho thiết bị điều khiển và hệ thống điện.
Viễn thông – duy trì nguồn cho các thiết bị truyền thông và hệ thống mạng.
Dầu khí, hóa chất & hóa dầu – cấp nguồn cho hệ thống điều khiển và giám sát quan trọng.
Giao thông và đường sắt – các hệ thống điều khiển, tín hiệu và thiết bị điện.
Process & Transportation – những hệ thống cần nguồn DC liên tục khi nguồn AC gặp sự cố.

4. Kết luận

BENNING ADC Modular là giải pháp chỉnh lưu DC linh hoạt, nhỏ gọn và có khả năng mở rộng, đáp ứng các yêu cầu về nguồn DC liên tục trong môi trường công nghiệp và viễn thông.

Với công suất 300–2.400 W, nhiều mức điện áp đầu ra, cấu hình N+1 redundancy, khả năng quản lý ắc quy và hệ thống giám sát toàn diện, ADC Modular đặc biệt phù hợp cho các ứng dụng mà độ tin cậy và tính liên tục của nguồn điện DC là yếu tố quan trọng.

Đừng bỏ lỡ:

Click để tham khảo thêm một số thiết bị khác.
Theo dõi chúng tôi để cập nhật các mẫu thiết bị

List code

Model / Device Type	Available Housing	Output Voltage [V]	Output Current [A]	Input Voltage [V]	Input Current [A]
E 110/230 G 12/20	BWru – PDG, PDE19″, PDM	12	20	110 / 230	1.8 / 0.9
E 110/230 G 12/40	BWru – PDG, PDE19″	12	40	110 / 230	3.6 / 1.8
E 110/230 G 24/12	BWru – PDG, PDE19″, PDM	24	12	110 / 230	3.2 / 1.6
E 110/230 G 24/20	BWru – PDG, PDE19″, PDM	24	20	110 / 230	6.4 / 3.2
E 110/230 G 24/40	BWru – PDG, PDE19″	24	40	110 / 230	12.8 / 6.4
E 110/230 G 24/60	BWru – PDG II	24	60	110 / 230	19.2 / 9.6
E 110/230 G 24/80	BWru – PDG II	24	80	110 / 230	25.6 / 12.8
E 110/230 G 48/6	BWru – PDG, PDE19″, PDM*⁵	48	6	110 / 230	3.2 / 1.6
E 110/230 G 48/12	BWru – PDG*⁵, PDE19″, PDM	48	12	110 / 230	6.4 / 3.2
E 110/230 G 48/24	BWru – PDG*⁵, PDE19″	48	24	110 / 230	12.8 / 6.4
E 110/230 G 48/36	BWru – PDG II*⁵	48	36	110 / 230	19.2 / 9.6
E 110/230 G 48/48	BWru – PDG II*⁵	48	48	110 / 230	25.6 / 12.8
E 110/230 G 60/4.5	BWru – PDG, PDE19″, PDM	60	4.5	110 / 230	3.2 / 1.6
E 110/230 G 60/9.5	BWru – PDG, PDE19″, PDM	60	9.5	110 / 230	6.4 / 3.2
E 110/230 G 60/19	BWru – PDG, PDE19″	60	19	110 / 230	12.8 / 6.4
E 110/230 G 60/28.5	BWru – PDG II	60	28.5	110 / 230	19.2 / 9.6
E 110/230 G 60/38	BWru – PDG II	60	38	110 / 230	25.6 / 12.8
E 110/230 G 108/5	BWru – PDG, PDE19″, PDM	108	5	110 / 230	6.4 / 3.2
E 110/230 G 108/10	BWru – PDG, PDE19″	108	10	110 / 230	12.8 / 6.4
E 110/230 G 108/15	BWru – PDG II	108	15	110 / 230	19.2 / 9.6
E 110/230 G 108/20	BWru – PDG II	108	20	110 / 230	25.6 / 12.8
E 110/230 G 216/5	BWru – PDG, PDE19″	216	5	110 / 230	12.8 / 6.4
E 110/230 G 216/10	BWru – PDG II	216	10	110 / 230	25.6 / 12.8
