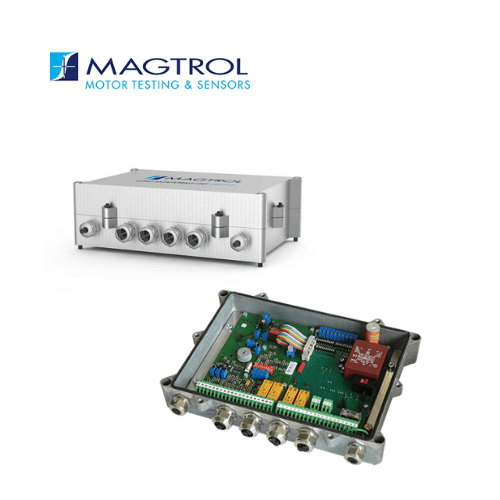

LMU 216 Magtrol VietNam

Magtrol LMU 216 là bộ Load Monitoring Unit được thiết kế để xử lý tín hiệu từ các cảm biến lực sử dụng strain gauge full-bridge, đặc biệt phù hợp với Magtrol Load Measuring Pins và các cảm biến đo lực, tải trọng dạng strain gauge.

Thiết bị cung cấp nguồn kích thích cho cảm biến, khuếch đại tín hiệu đầu vào và chuyển đổi thành các tín hiệu analog để đưa về PLC, bộ điều khiển hoặc hệ thống giám sát. LMU 216 đồng thời tích hợp các ngõ ra relay để thiết lập các mức giám sát tải và chức năng chẩn đoán lỗi đường tín hiệu.

Điểm nổi bật của LMU 216 là khả năng xử lý 4 tín hiệu điện áp và thực hiện phép cộng/tổng hợp tín hiệu, cùng chức năng TARE và 4 bộ phát hiện mức với tiếp điểm relay. Đây là cấu hình phù hợp cho các hệ thống cần giám sát tải nhiều điểm hoặc xử lý tổng tín hiệu trước khi đưa về hệ thống điều khiển.

2. Thông số kỹ thuật Magtrol LMU 216

Magtrol xác nhận LMU 216 có 1 transducer input, 3 ngõ ra 0–10 V, 1 ngõ ra 0/4–20 mA, 4 relay và 4 ngõ vào để cộng tín hiệu.

Chức năng cộng tín hiệu

LMU 216 được trang bị bộ Summer với 4 ngõ vào điện áp UA, UB, UC và UD, cho phép thực hiện phép tổng hợp tín hiệu theo cấu hình của thiết bị.

Ngõ vào cộng tín hiệu làm việc trong phạm vi ±10 V, trong khi hệ số tổng hợp có thể điều chỉnh từ 0.25 đến 10. Chức năng này cho phép LMU 216 xử lý nhiều tín hiệu trước khi xuất ra hệ thống điều khiển.

Chức năng giám sát và chẩn đoán

LMU 216 tích hợp hệ thống tự chẩn đoán để phát hiện đứt đường tín hiệu hoặc ngắn mạch. Khi phát hiện sự cố, relay được de-energize và tín hiệu đầu ra được chuyển sang trạng thái báo lỗi; tài liệu Magtrol nêu mức báo lỗi tương ứng là >10 VDC đối với ngõ ra điện áp và >20 mA đối với ngõ ra dòng.

3. Ứng dụng

Magtrol LMU 216 phù hợp với các hệ thống cần xử lý và giám sát tín hiệu từ load cell, load measuring pin hoặc cảm biến lực strain gauge:

• Load Measuring Pin trong hệ thống nâng hạ.
• Cầu trục, cần trục và thiết bị nâng.
• Hệ thống tời, winch.
• Giám sát tải trọng máy móc công nghiệp.
• Hệ thống bảo vệ quá tải.
• Đo và giám sát lực trong dây chuyền sản xuất.
• Hệ thống cần chuyển đổi tín hiệu strain gauge sang 0/4–20 mA hoặc 0–10 V.
• Ứng dụng cần cộng nhiều tín hiệu tải.
• Hệ thống cần các ngưỡng cảnh báo bằng relay.
• Hệ thống yêu cầu chức năng TARE và giám sát lỗi tín hiệu.

Trong một hệ thống điển hình, LMU 216 có thể được kết nối theo chuỗi:

Load Measuring Pin / Load Cell → LMU 216 → 4–20 mA / 0–10 V → PLC / Controller

Nhờ đó, tín hiệu mV/V rất nhỏ từ strain gauge được xử lý và chuyển thành tín hiệu phù hợp với hệ thống điều khiển công nghiệp.

4. Kết luận

Magtrol LMU 216 là bộ xử lý và giám sát tải chuyên dụng cho cảm biến strain gauge full-bridge, đặc biệt phù hợp khi kết hợp với các Load Measuring Pins và Load-Force-Weight Sensors của Magtrol.
