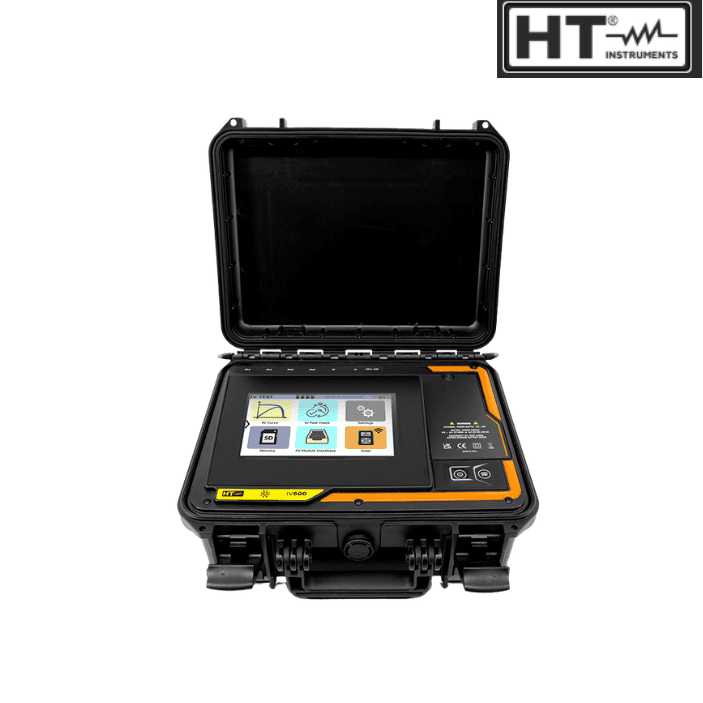

Thông số kỹ thuật HT-instruments Việt Nam I-V600 Curve Tester

• Đường cong I-V là một trong những phương pháp quan trọng để xác định tình trạng thực tế của module hoặc string PV.

  Thay vì chỉ đo Voc và Isc, I-V600 ghi nhận toàn bộ đặc tính I-V để xác định các điểm quan trọng như:

  Voc → Isc → Vmp → Imp → Pmax

  Từ đường cong này, kỹ thuật viên có thể nhận biết các hiện tượng bất thường liên quan đến module, string hoặc điều kiện vận hành.

  Đặc biệt với hệ thống PV công suất lớn, khả năng đo tới 1.500 VDC và 40 A giúp I-V600 phù hợp cho công tác kiểm tra và bảo trì tại hiện trường.

  Nguyên lý đo

  I-V600 thay đổi điều kiện tải của module/string PV trong quá trình đo và ghi nhận đồng thời:

  Điện áp DC (V) + dòng điện DC (A)

  Từ tập hợp các điểm đo, thiết bị xây dựng thành đường cong I-V.

  Từ đường cong này, thiết bị xác định các thông số đặc trưng của module/string:

  • Voc: điện áp hở mạch
  • Isc: dòng điện ngắn mạch
  • Vmp: điện áp tại điểm công suất cực đại
  • Imp: dòng điện tại điểm công suất cực đại
  • Pmax: công suất cực đại

  Đối với phép đo I-V, HT Instruments công bố dải điện áp 15–1.500 VDC, dải dòng 0,20–40,00 A DC.

• Thông số	I-V600

  Loại thiết bị

  I-V Curve Tracer

  Model

  I-V600

  Mã sản phẩm

  HV0IV600

  Điện áp DC

  3–1.500 V

  Dải đo I-V Voltage

  15–1.500 VDC

  Độ phân giải điện áp I-V

  0,1 V

  Dòng điện I-V

  0,20–40,00 A DC

  Độ phân giải dòng

  0,01 A

  Công suất đo

  50 W đến 59,99 kW

  Điện áp hở mạch Voc

  Tối đa 1.500 V

  Dòng ngắn mạch Isc

  Tối đa 40 A

  Đo bức xạ

  0–1.400 W/m² với SOLAR-03 + HT305

  Đo nhiệt độ

  -40 đến 99,9°C với SOLAR-03 + PT305

  Màn hình

  TFT màu cảm ứng 7″

  Độ phân giải màn hình

  800 × 480 pixel

  Bộ nhớ

  Thẻ nhớ tối đa 32 GB

  Số phép đo lưu trữ

  9.999 test

  Kết nối PC

  USB-C / Wi-Fi

  Kết nối SOLAR-03

  Bluetooth, tối đa 100 m trong điều kiện thông thoáng

  Pin

  8 × AA

  Thời gian hoạt động

  Khoảng 8 giờ trong điều kiện thử nghiệm công bố
