CC SHAPE 50 Lap Laser VietNam

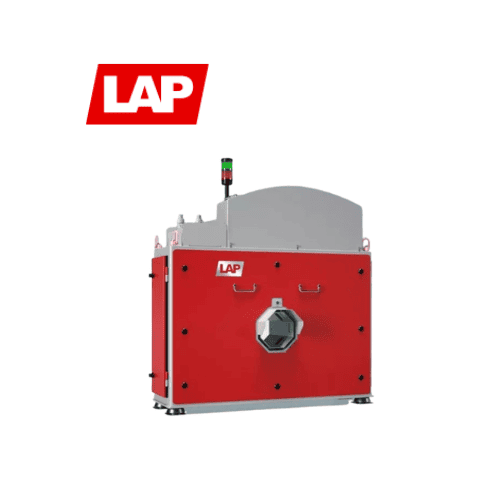

CC SHAPE 50 là hệ thống đo biên dạng ba chiều thuộc dòng CONTOUR CHECK SHAPE của LAP, được thiết kế để kiểm tra kích thước hình học và phát hiện khuyết tật bề mặt trên các sản phẩm thép dài trong dây chuyền cán. Thiết bị sử dụng công nghệ cảm biến laser kết hợp camera công nghiệp để tái tạo bề mặt 3D, cho phép giám sát liên tục tiết diện sản phẩm trong quá trình sản xuất.

Với khả năng kiểm tra cả thép nóng và thép nguội, CC SHAPE 50 hỗ trợ phát hiện sai lệch kích thước, lỗi cán và các bất thường trên bề mặt như rãnh, vết nứt nhiệt, vết cán hoặc đường nối do quá trình cán. Dữ liệu đo giúp nhà máy theo dõi chất lượng sản phẩm, đánh giá tình trạng quy trình và điều chỉnh thông số cán kịp thời.

Hệ thống được trang bị bốn camera quan sát tiết diện, kết hợp tốc độ quét dọc theo sản phẩm lên đến 2.000 Hz. Với phạm vi đo 50 mm, CC SHAPE 50 phù hợp với các ứng dụng cần kiểm soát biên dạng có độ chính xác cao trong sản xuất thép công nghiệp.

2. Thông số kỹ thuật

Thông số tham khảo theo tài liệu kỹ thuật của nhà sản xuất LAP. Độ chính xác và độ lặp lại là hai chỉ tiêu riêng biệt; việc lựa chọn cấu hình cần căn cứ vào loại sản phẩm, điều kiện lắp đặt và yêu cầu đo thực tế.

3. Ứng dụng

CC SHAPE 50 được ứng dụng trong các nhà máy sản xuất và gia công thép, đặc biệt tại công đoạn cán thép dài, nơi việc kiểm soát tiết diện và chất lượng bề mặt có ảnh hưởng trực tiếp đến chất lượng thành phẩm.

• Kiểm tra biên dạng thép: Đo và tái tạo hình dạng tiết diện của các sản phẩm thép tròn, thép vuông và các biên dạng phù hợp với cấu hình hệ thống.
• Phát hiện lỗi cán: Nhận diện các sai lệch hình học và khuyết tật phát sinh trong quá trình cán, hỗ trợ điều chỉnh hệ thống trục cán.
• Giám sát chất lượng bề mặt: Phát hiện và phân loại các bất thường như rãnh, vết nứt nhiệt, vết cán và các dấu hiệu lỗi bề mặt khác.
• Kiểm tra thép cốt bê tông: Hỗ trợ xác định đường bao lõi thép, chiều cao gân và tính toán khối lượng trên mỗi mét dài.
• Kiểm soát chất lượng trực tuyến: Cung cấp dữ liệu đo phục vụ theo dõi quá trình sản xuất, giảm nguy cơ tạo ra sản phẩm không đạt yêu cầu và hạn chế phế phẩm.

4. Kết luận

Với công nghệ đo laser 3D, bốn camera công nghiệp và khả năng quét tốc độ cao, LAP CC SHAPE 50 là giải pháp đo biên dạng và kiểm tra chất lượng dành cho các dây chuyền sản xuất thép yêu cầu kiểm soát hình học chính xác. Thiết bị hỗ trợ doanh nghiệp phát hiện sớm sai lệch, tối ưu quá trình cán và nâng cao tính ổn định của chất lượng thành phẩm.
